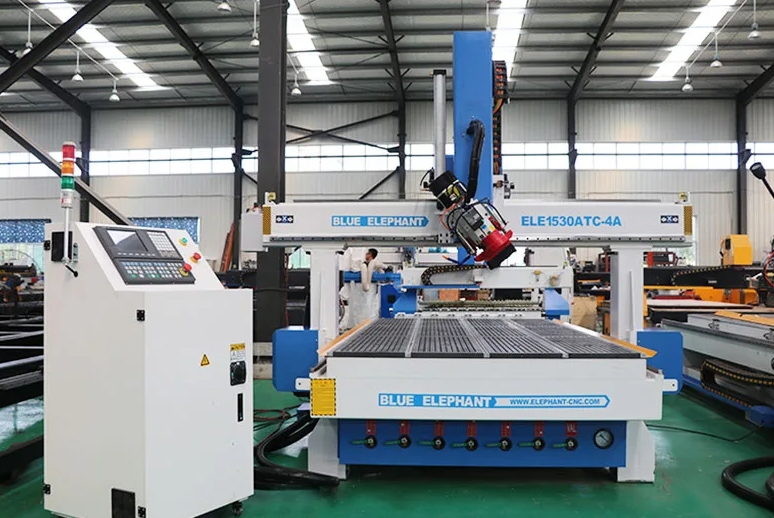

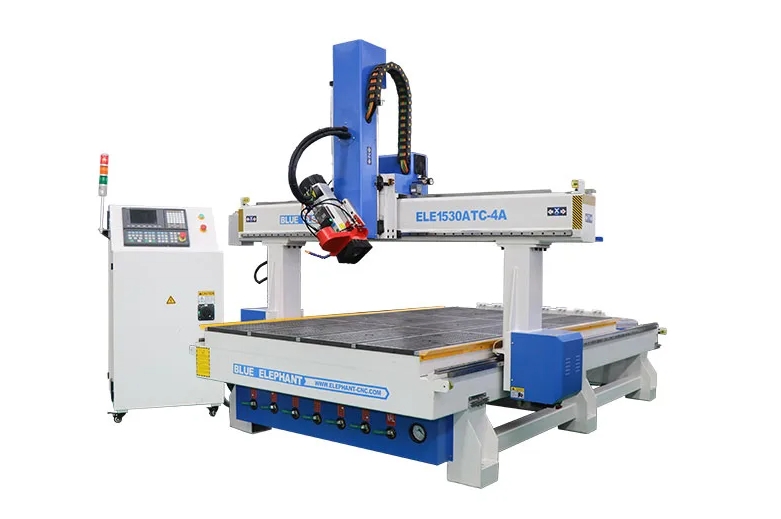

1530 4-осевой станок с ЧПУ для дизайна древесины со шпинделем ATC для гравировки

Функция и размер: Сделано по требованиям вашего проекта
Оплата: T/T, Visa, Master Card, American Express и т. д.

Услуга: Обучение эксплуатации, установке и техническому обслуживанию
Возможность поставки: 200 комплектов в месяц

Связаться сейчас

информация о продукте

ОПИСАНИЕ

ELECNC1530 4-осевой деревообрабатывающий станок с ЧПУ ATC имеет автоматическую систему смены инструмента, которая позволяет быстро управлять инструментом. А вращающийся шпиндель может поворачиваться на 180°, чтобы лучше вырезать 3D-проекты из дерева. В основном он используется для резьбы по дереву, изготовления шкафов, дверей и других сложных изделий из дерева.

1530 4 Axis CNC Wood Design Machine with ATC Spindle for Engraving

ФУНКЦИИ

Благодаря линейному магазину инструментов этот станок может автоматически заменять более 8 инструментов во время гравировки.
Шпиндель ATC может поворачиваться на 180 градусов для обработки 3D-форм и статуй.
Обратите внимание, что все спецификации могут быть разработаны в соответствии с вашими требованиями.

1530 4 Axis CNC Wood Design Machine with ATC Spindle for Engraving

ПАРАМЕТР

Модель	ЭЛЕНК1530АТЦ-4
Перемещение по оси X,Y	1500х3000мм, вариант: 13002500мм; 20003000мм; 2000*4000 мм и т. д.
перемещение по оси Z	200 мм, вариант: 300 мм, 400 мм, 500 мм, 600 мм и т. д.
Тип шпинделя	Шпиндель воздушного охлаждения ATC, 9 кВт, ISO30, ER32
Инструментальный магазин	Устройство автоматической смены инструмента линейного типа Опция: автоматическое устройство смены инструмента карусельного типа.
Держатель инструмента с цангой	Цанга ISO30, ER32: φ4, φ6, 1/8, 1/2
Система контроля	Тайваньский контроллер SYNTEC/LNC
Система вождения	Сервопривод переменного тока YASKAWA, Япония, 1 кВт и серводвигатель переменного тока, 850 Вт, 4 комплекта. опция: сервопривод Тайвань Syntec мощностью 1 кВт
Редуктор	Японский редуктор SHIMPO
Структура машины	Прочный корпус с закалочной обработкой

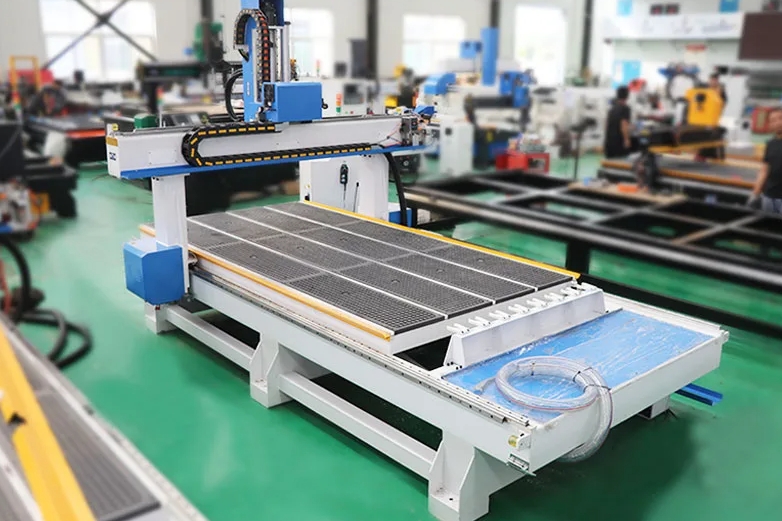

Рабочий стол	Алюминиевый Т-образный паз и вакуумный рабочий стол
Позиционирующий цилиндр	Опция: 5 шт. (X2, Y3)
Линейная направляющая	Тайваньская линейная направляющая с защитой от пыли
Передача инфекции	Ось XY: винтовая рейка Тайвань/Германия Ось Z: высокоточный шариковый винт TBI, Тайвань

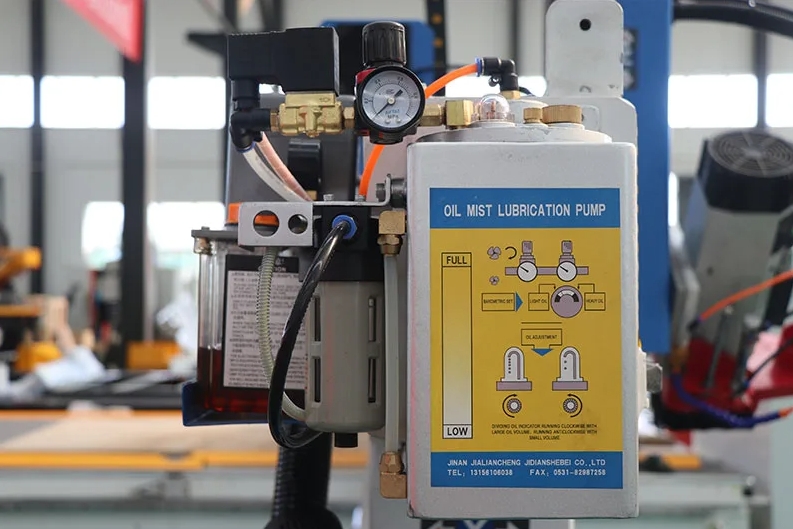

Система смазки	Автоматическая система смазки объемом 1,5 л.
Калибровка инструмента	Автоматическая калибровка датчика инструмента
Кабели	Германия Кабели Igus с сертификатом CE, cUL
Совместимое программное обеспечение	Artcam, Alphcam, Type 3, Ucancam, Aspire и т. д.
Командный язык	G-код и M-код
Скорость движения	80 м/мин
Рабочая скорость	0-25 м/мин
Точность повторного позиционирования	±0,03 мм
Разрешение системы	±0,0025 мм
Рабочая точность	±0,03 мм
Рабочее давление воздуха	0,6 МПа
Рабочее напряжение	220 В, 1 Ф/3 Ф, 50 Гц/60 Гц 380 В, 3 фазы, 50 Гц/60 Гц
